Условие задачи
Определить размеры, показанные на двух рисунках штангенциркулей.

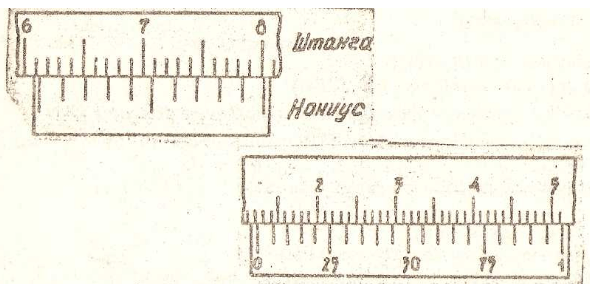

Рисунок 4 – Показания штангенцируклей
Требуется:
1.Указать метод (абсолютный или относительный) измерений детали штангенциркулем. Дать определение методу.
2.Выполнить расчет нониуса штангенциркуля при точности отсчета i=0,05 мм и модуле φ=2.
3.Указать пределы измерений всех выпускаемых штангенциркулей.
Ответ
Показания первого штангенциркуля 61,4 мм.
Показания второго микрометра 12,15 мм
Так как в нашем случае измерение проводилось штангенциркулем, то размер измерялся непосредственно с детали, поэтому метод измерений является абсолютным.
Абсолютный метод измерения (метод непосредственной оценки) - значение измеряемой величины определяется непосредственным отсчетом по шкале прибора, (микрометр, штангенциркуль и т.д.).
Относительный метод (метод сравнения с мерой) - значен...
