Условие:
Произвести расчет допусков размеров, входящих в размерную цепь.
Исходные данные:
- чертеж сборочной единицы представлен на рис. 2.1;
- диаметр d = 25 мм;
- размер замыкающего звена (исходного)
- допуск замыкающего звена ТАΔ = 0,96м (ТАΔ = ES - EI = 1,1 - 0,14 0,96 мм.)

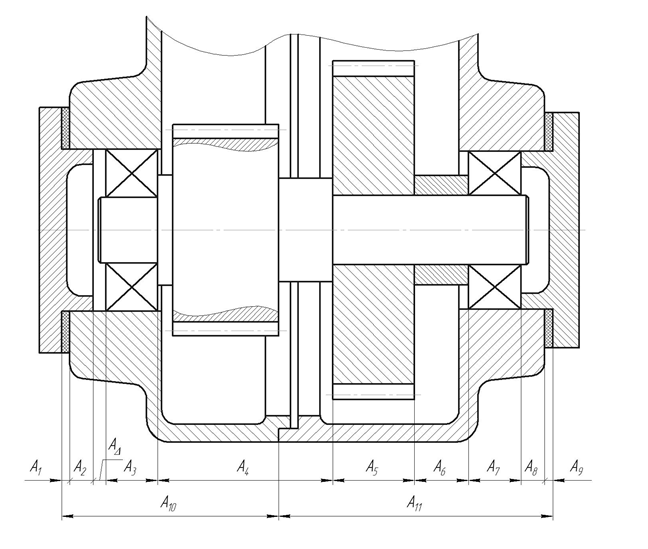

Рисунок 2.1. Чертеж сборочной единицы с простановкой размеров, входящих в размерную цепь
Решение:
Произведем расчет размерной цепи методом, обеспечивающим полную взаимозаменяемость.
1. Метод расчета размерной цепи - на максимум-минимум.
1.1. Выявляем размерную цепь и чертим чертеж сборочной единицы с простановкой размеров, входящих в размерную цепь (рис. 2.1).
1.2. Составляем схему размерной цепи (рис. 2.2) и обозначаем её звенья, выявляем увеличивающие (обозначаем стрелкой вправо) и уменьшающие звенья (обозначаем стрелкой влево).
