Проводится процедура поверки электроизмерительного прибора (амперметра) с пределом измерения XN = 1 А. Последовательно с ним в цепь включен образцовый прибор

Дата добавления: 05.09.2024

Условие задачи

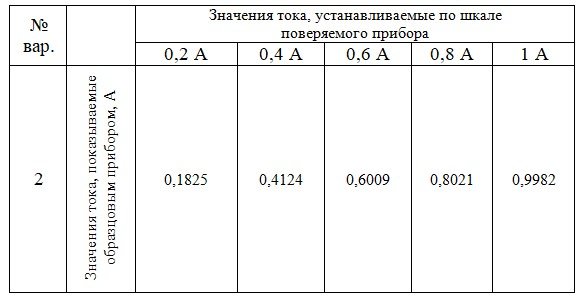

Проводится процедура поверки электроизмерительного прибора (амперметра) с пределом измерения XN = 1 А. Последовательно с ним в цепь включен образцовый прибор ‒ цифровой амперметр. Рассчитайте класс точности поверяемого амперметра по табличным результатам поверки  (табл. 9). Полученный в результате поверки действительный класс точности приведите к нормированному ряду ГОСТ. Начертите принципиальную схему поверки. На отдельном рисунке изобразите шкалу поверяемого прибора.

Ответ

Абсолютная погрешность определится как разница показаний образцового и поверяемого приборов:

∆I=Iо-I.

При I1=0,1825 А получаем

∆I1=0,1825-0,2=-0,0175 А.

При I2=0,4124 А получаем

∆I2=0,4124-0,4=+0,0124 А.

При I3=0,6009 А получаем

∆I3=0,6009-0,6=+0,0009 А.

При I4=0,8021 А получаем

∆I4=0,8021-0,8=+0,0021 А.

При I5=0,9982 А получаем

∆I5=0,9982-1,0=-0,0018 А.

Приведенная погрешность п есть выраженное в процентах отношение абсолютной погрешности ∆I к нормируемому множителю Iн=1 А.

Получаем:
