Условие задачи
Технический амперметр магнитоэлектрической системы с номинальным током Iн, числом номинальных делений αн=100 имеет оцифрованные деления от нуля до номинального значения, проставленные на каждой пятой части шкалы (стрелки обесточенных амперметров занимают нулевое положение).
Поверка технического амперметра осуществлялась образцовым амперметром той же системы.
Исходные данные для выполнения задачи указаны в табл.1.
1. Указать условия проверки технических приборов.
2. Определить поправки измерений.
3. Построить график поправок.
4. Определить приведенную погрешность.
5. Указать, к какому ближайшему стандартному классу точности относится данный прибор. Если прибор не соответствует установленному классу точности, указать на это особо.

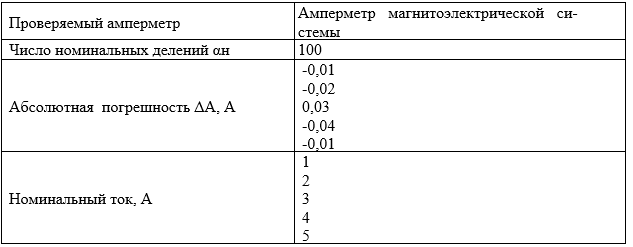

Табл. 1. Исходные данные.
Ответ
1. Условия поверки амперметров.
При поверке определяется основная погрешность средства измерения. Это погрешность, которую средство измерения имеет при нормальных условиях. Нормальные условия измерений для проведения поверки амперметров приводятся в ГОСТ 8.497-83 Амперметры, вольтметры, ваттметры, варметры. Методика поверки:
При проведении поверки должны быть соблюдены следующие условия:
- температура окружающего воз...
