решение задачи на тему:

В высоковольтной трехпроводной цепи трехфазного тока необходимо измерить линейные токи, линейное напряжение, коэффициент мощности цепи и расход активной энергии всей цепи.

Дата добавления: 26.08.2024

Условие задачи

В высоковольтной трехпроводной цепи трехфазного тока необходимо измерить линейные токи, линейное напряжение, коэффициент мощности цепи и расход активной энергии всей цепи.

Подобрать для этой цели два измерительных трансформатора тока (ИТТ), два измерительных трансформатора напряжения (ИТН) и подключить к ним следующие измерительные приборы: два амперметра электромагнитной системы; два однофазных индукционных счетчика активной энергиии; один трехфазный фазометр электромагнитной или электродинамической системы; один вольтметр электромагнитной системы.

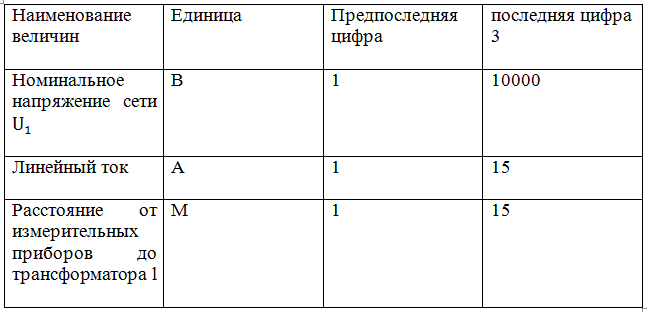

Расстояние от трансформатора до измерительных приборов l (провод медный, сечением  ), номинальное напряжение сети  и линейный ток приведены в табл. 10. Начертить схему включения ИТТ и ИТН в цепь, а также показать подключение к ним всех измерительных приборов.

Выполнить разметку зажимов обмоток ИТТ, ИТН, счетчиков и фазометра. Показать заземление вторичных обмоток ИТТ и ИТН.



Ответ

По значению выбираем трансформатор тока типа И56М , класс точности 0,1 номинальная нагрузка 0,6 Ом,

Выбор вольтметров.

У трансформатора напряжения, поэтому выбираем вольтметр типа Э515/3, B, класс точн...
