Условие задачи

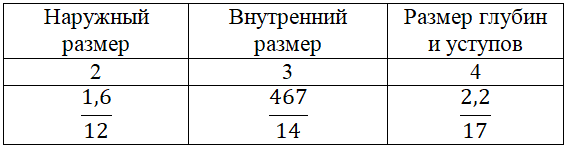

Выбрать средство измерения для контроля размеров изделия, используя данные таблицы, где в виде дроби указан в числителе размер измеряемого изделия в мм, а в знаменателе – квалитет.
Ответ
По таблице 2 Выбор универсальных средств для измерения наружных размеров методических указаний к данной контрольной работе (далее МУ) определяем в поле на пересечении номинального размера и квалитета, предел допускаемой погрешности измерения в микрометрах (мкм) указанный в числителе и средство измерения в знаменателе. Предел допускаемой погрешности измерения равняется 50 мкм, и средство измерения, определяемое по таблице 1 МУ, это микрометры по ГОСТ 6507-78 с ценой деления 0,01 мм и диапазоном измерения для наружных размеров от 0 до 500 мм.
Таблица 2
Выбор универсальных средств для измерения нар...
