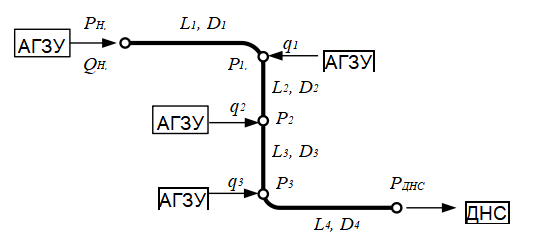

В начале сборного коллектора (рис. 1.)  длинной L₁ с кустовой площадки подается нефть в количестве Q₁, динамической вязкостью μ и плотностью ρ.  К коллектору в разных точках подсоединены три трубопровода с подачей нефти q₁, q₂, q₃ от еще трех кустовых площадок.

Диаметр коллектора в местах подсоединения коллектора изменяется, для сохранения режима течения жидкости. Протяженности отдельных участков сборного коллектора составляет L₂, L₃, L₄.

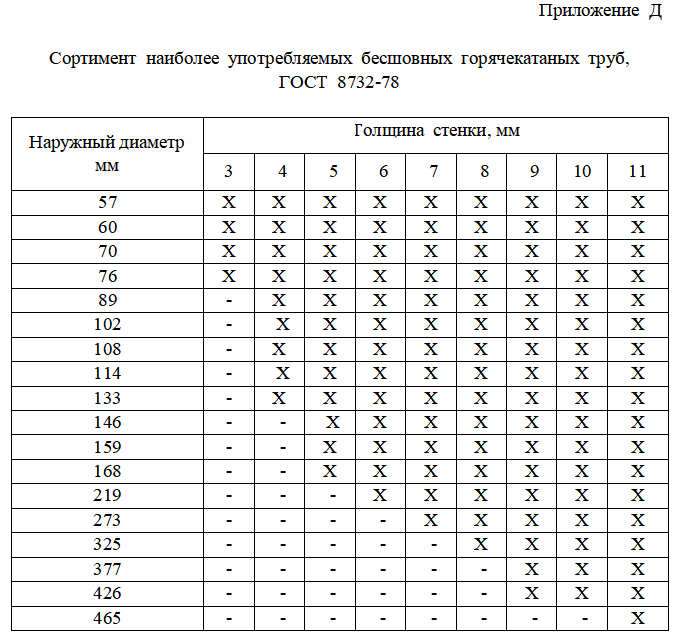

Определить  давление в точках подключения кустовых площадок Р₁, Р₂, Р₃,  внутренние диаметры труб D_вн1; D_вн2; D_вн3; D_вн4 , по ним подобрать трубы с наружным диаметром по ГОСТ и  общие  потери давления в  коллекторе  при  условии,  что  Р_н = 1,5 МПа  и  Р_ДНС = 0,55 МПа.   Размеры  труб по ГОСТ даны в Прило жении Д.

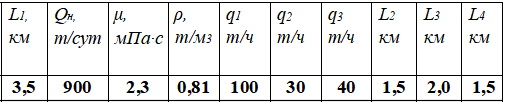

 Таблица 1. Исходные данные

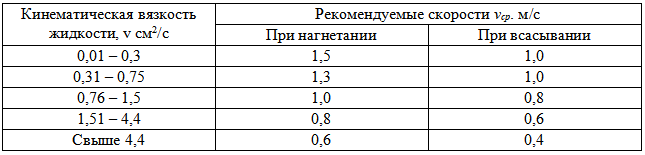

Таблица 2 – Рекомендуемые скорости
