Условие задачи
Задан перепад давления на сборном коллекторе Известны: массовый расход нефти
плотность нефти и ее кинематическая вязкость
разность высот отметок начала и конца
коллектора шероховатость стенок трубы
Определить графоаналитическим способом диаметр коллектора для перекачки нефти.
Задача такого типа решается графоаналитическим способом, поскольку коэффициент
гидравлического сопротивления зависит от числа Рейнольдса, а, следовательно, и от неизвестного
диаметра.

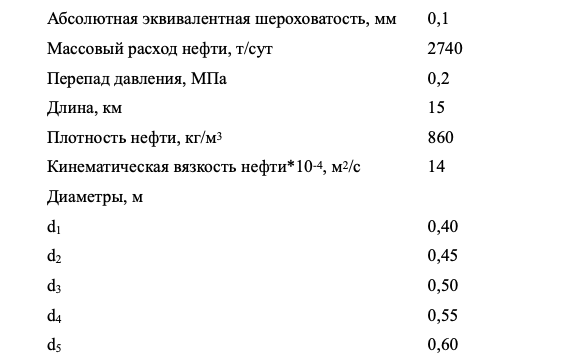

Исходные данные:
Ответ
Задаемся несколькими диаметрами коллектора.
Далее для каждого диаметра:
Находим по известному расходу нефти скорость течения:
