Подобрать перемешивающее устройство для аппарата с номинальным объемом V_н=1,25 м^3, в котором содержится суспензия с частицами размером δ=1,2 мм. Вязкость жидкости μ_ж=0,00385 Па∙с, плотность жидкости ρ_ж=1100 кг/м^3

25 июля 2024
Процессы и аппараты

Условие:

Подобрать перемешивающее устройство для аппарата с номинальным объемом V_н=1,25 м³, в котором содержится суспензия с частицами размером δ=1,2 мм.

Вязкость жидкости μ_ж=0,00385 Па с,
плотность жидкости ρ_ж=1100 кг/м³,
плотность твердой фазы ρ_т=2300 кг/м³.
Концентрация твердой фазы до 90%.
Давление в аппарате 3,2 МПа;
среда агрессивна и взрывоопасна.

Решение:

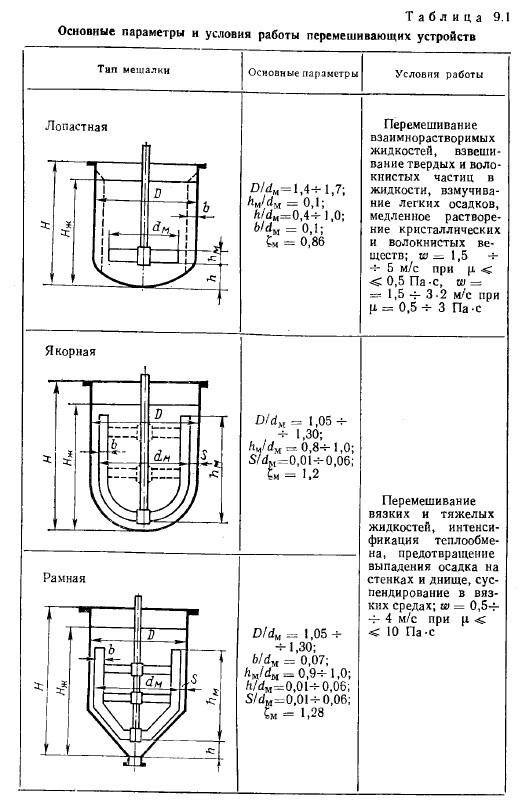

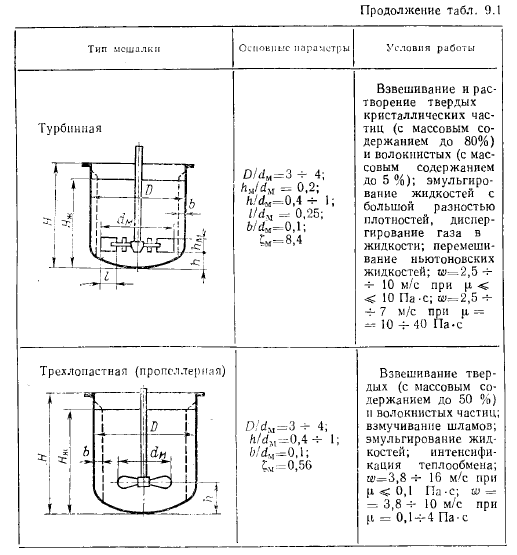

По рекомендациям, приведенным в табл. 9.1, перемешивание при указанных условиях может быть обеспечено открытой турбиной мешалкой или трехлопастной. Выбираем трехлопастную мешалку, обеспечивающую взвешивание твердой фазы при меньшей частоте вращения

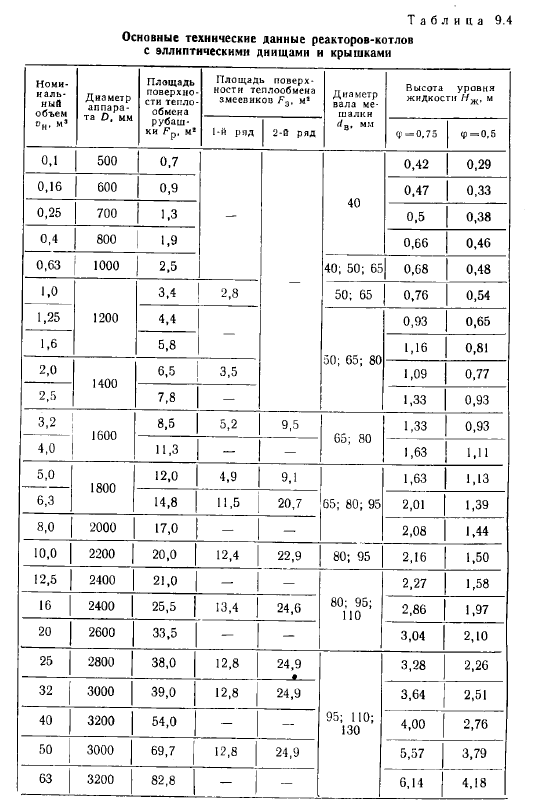

Согласно данным, представленным в табл. 9.4, нормализованный реактор с номинальным объемом 1,25 м3 имеет диаметр D=1200 мм. Принимая соотношение D/dм =4...
