Условие задачи
Рассчитать вертикальный кожухотрубчатый теплообменник для нагревания m=19000 кг/час 16%-го раствора сахара от температуры t2н=260С до температуры t2к=840С. Греющий теплоноситель – водяной пар. Давление пара Рабс -1,5 ат.
В результате расчета определить:
1. Коэффициенты теплопередачи и коэффициент теплопередачи.
2. Поверхность теплообмена.

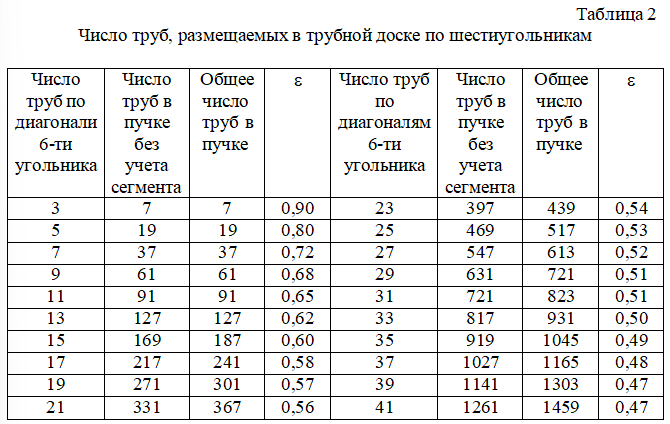

3. Основные размеры теплообменника.

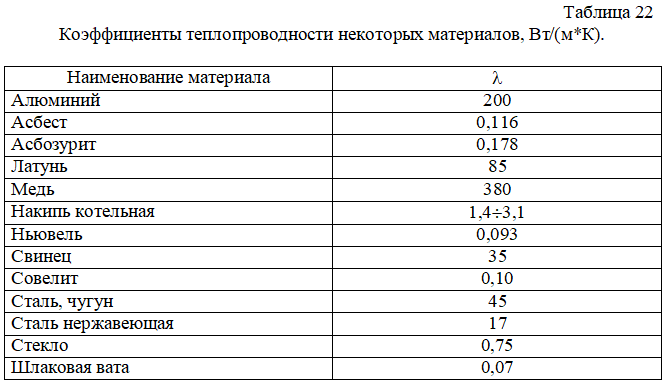

4. Толщину изоляции и тепловые потери в окружающую среду.
5. Расход греющего пара.
Изобразить схему кожухотрубного теплообменника.
Ответ
1. Определение среднего температурного напора и определяющей температуры.
Согласно справочным данным определяем, что давлению пара 1,5 ат (1,47 бар) соответствует температура 110,80С.
Составляем температурную схему процесса и рассчитываем среднюю разность температур:
Теплоноситель 1 (16%-й раствор сахара): 260С840С;
Теплоноситель 2 (водяной пар): 110,80С110,80С;
∆tб=110,8-26=84,80С;
∆tм=110,8-84=26,80С;
