1. Для заданных схем балок построить эпюры поперечных сил Q и изгибающих моментов М. 2. В схеме № 1 подобрать сечение трех типов: двутавр, круг, прямоугольник (с отношением h / b = 2). Сравнить веса балок ([σ] = 160 MПа).

3 марта 2025
Сопротивление материалов

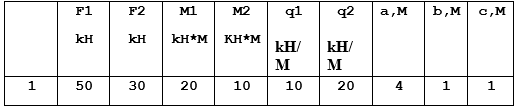

Условие:

1. Для заданных схем балок построить эпюры поперечных сил Q и изгибающих моментов М.

2. схеме № 1 подобрать сечение трех типов: двутавр, круг, прямоугольник (с отношением h / b = 2). Сравнить веса балок ([σ] = 160 MПа).

3. В схеме № 2 подобрать сечение из двух неравнобоких уголков.

Решение:

Схема 1

Для построения эпюр изгибающих моментов и поперечных сил составим рабочую схему балки.

Построение эпюр начнем со свободного (незакрепленного) конца балки.

Рассмотрим участок AB . На этом участке действует распределенная нагрузка q, изгибающая балку вверх. По правилу знаков поперечная сила Q будет положительной, а момент M отрицательным.
