1) построить эпюры изгибающих моментов от сил, действующих соответственно в вертикальной и горизонтальной плоскостях, и эпюру приведенных моментов; 2) подобрать размеры прямоугольного поперечного сечения при заданном соотношении его сторон;
«1) построить эпюры изгибающих моментов от сил, действующих соответственно в вертикальной и горизонтальной плоскостях, и эпюру приведенных моментов; 2) подобрать размеры прямоугольного поперечного сечения при заданном соотношении его сторон;»
- Сопротивление материалов
Условие:

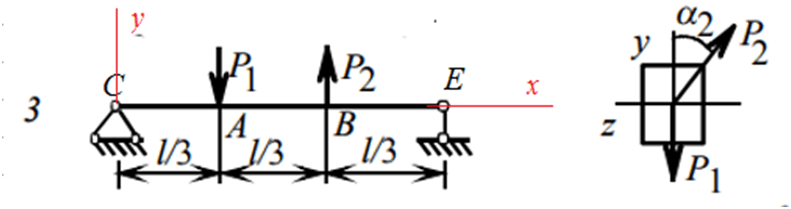

Дано:
Требуется: 1) построить эпюры изгибающих моментов от сил, действующих соответственно в вертикальной и горизонтальной плоскостях, и эпюру приведенных моментов;
2) подобрать размеры прямоугольного поперечного сечения при заданном соотношении его сторон;
3) определить положение нейтральной линии для произвольного сечения, в котором моменты в горизонтальной и вертикальной плоскостях не равны нулю.
4) определить полное перемещение точки A, лежащей на оси балки.
Решение:

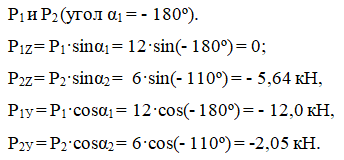

1. Определяем горизонтальные Р1Z , Р2Z и вертикальные Р1У , Р2У, составляющие сил
2. Построение эпюр изгибающих моментов.
2.1 Вертикальная плоскость - хСу (рис.3,а):
В соответствии со знаками сил изображаем их направления.
Определяем опорные реакции:
