27 декабря 2024
Сопротивление материалов

Условие:

Для заданной рамы требуется:

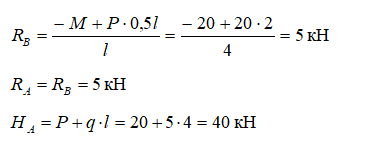

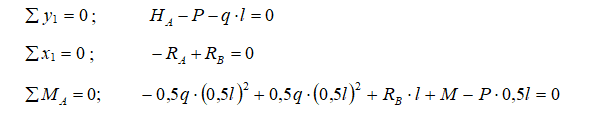

1) определить реакции опор и построить эпюры изменения продольных сил и изгибающих моментов;

2) из условия прочности по нормальным напряжениям от изгиба подобрать сплошное круглое сечение и вычислить максимальные касательные напряжения от изгиба и нормальные от продольной деформации;

3) определить горизонтальные перемещения шарнирно опертой точки рамы с помощью интеграла Мора и изобразить деформированное состояние рамы.

Дано:

l = 4 м;

Р = 20 кH;

М = 20 кH∙м;

q = 5 кH/м;
