Условие задачи
Абсолютно жёсткий брус опирается на шарнирно неподвижную опору и закреплён на двух стержнях с помощью шарниров.
Требуется:
1) найти усилия в стержнях, выразив их через силу «Q»;
2) из расчёта по допускаемым напряжениям найти допускаемую нагрузку |Q|, приравняв большее из напряжений в двух стержнях к допускаемому напряжению;
3) из расчета по допускаемым нагрузкам найти предельную грузоподъёмность системы и допускаемую нагрузку Qдоп, если известен предел текучести и коэффициент запаса прочности n=1,5;
4)сравнить величины |Q| и Qдоп, полученные при расчёте по допускаемым напряжениям и допускаемым нагрузкам. А=А1=95 см2;
Таблица №1 Исходные данные

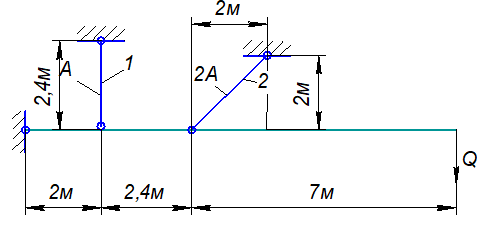

Рис.1 Схема жёсткого бруса.
Ответ
1. Вычерчиваем в масштабе схему:
2. Составляем расчётную схему.
Рис.2 Расчётные схемы статически неопределимой системы.
Статическая сторона задачи. Определяем степень статической неопределимости:
Система ...
