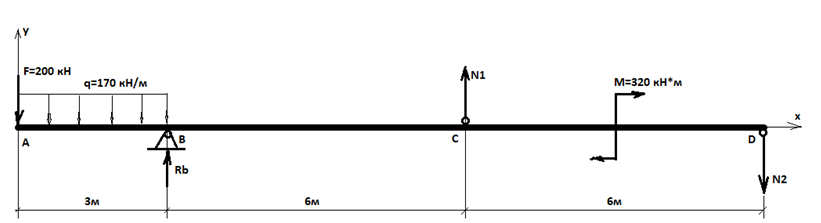

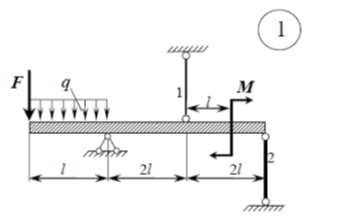

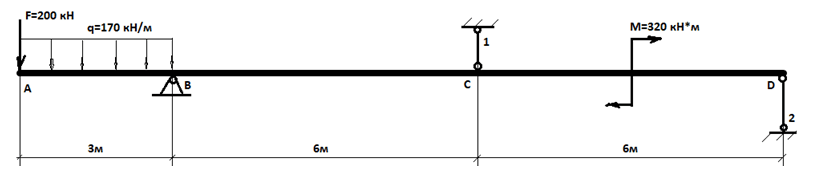

Абсолютно жесткий брус ОВ, нагруженный сосредоточеной силой F и  моментом М и равномерно распределенной нагрузкой интенсивностью q, удерживается в покое шарнирной неподвижной опорой и двумя стальными стержнями 1,2,

Для стального бруса по заданной схеме с учетом собственного веса и при продольных нагрузках требуется: 1. Построить эпюры: продольных сил , нормальных напряжений и перемещений .

F=20 kH, q=2 kH / M, M=29 kH* M 1. Начертите схему в соответствии с Вашим вариантом. 2. Обозначьте опоры балки. 3. Задайте направления реакций, возникающих в опорах балки. 4. Составьте уравнения статического равновесия. Σ M{A}=0, Σ M{B}=0, Σ x=0, Σ y=0.

Определить усилия и напряжения в балке. Построить эпюры поперечных сил и изгибающих моментов. Подобрать сечение стальной двутавровой балки из условия прочности по нормальным напряжениям.
