Дана консольная балка, на которую действуют: равномерно распределенная нагрузка q = 16 кН/м, сосредоточенная сила F = 20 кН и момент М = 16 кН⋅м. Длины участков зависят от параметра l = 9 м.

«Дана консольная балка, на которую действуют: равномерно распределенная нагрузка q = 16 кН/м, сосредоточенная сила F = 20 кН и момент М = 16 кН⋅м. Длины участков зависят от параметра l = 9 м.»
  • Сопротивление материалов

Условие:

Дана консольная балка, на которую действуют: равномерно распределенная нагрузка q = 16 кН/м, сосредоточенная сила F = 20 кН и момент М = 16 кН⋅м. Длины участков зависят от параметра l = 9 м.

Требуется:

Построить эпюры внутренних изгибающих моментов и поперечных сил. Определить Mmax и Qmax и подобрать сечение двутавровой балки для схемы, если [σ] =  160 МПа. Построить эпюры распределения нормальных и касательных напряжений по сечению балки.

Решение:

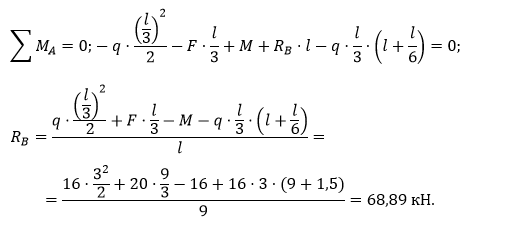

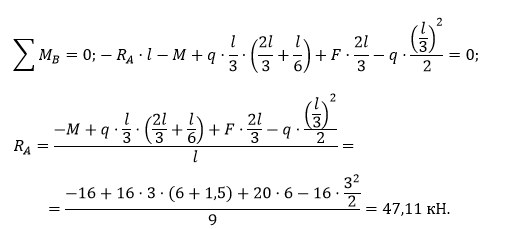

1. Составим уравнения равновесия и определим реакции опор:
