Деформация изгиба. Для данной схемы балки требуется: 1. Построить эпюры поперечных сил и изгибающих моментов; 2. Подобрать из условия прочности по допускаемым напряжениям поперечные сечения в виде круга, квадрата, двутавра и двух швеллеров; 3. Сравнить
«Деформация изгиба. Для данной схемы балки требуется: 1. Построить эпюры поперечных сил и изгибающих моментов; 2. Подобрать из условия прочности по допускаемым напряжениям поперечные сечения в виде круга, квадрата, двутавра и двух швеллеров; 3. Сравнить»
- Сопротивление материалов
Условие:
Деформация изгиба.
Для данной схемы балки требуется:
1. Построить эпюры поперечных сил и изгибающих моментов;
2. Подобрать из условия прочности по допускаемым напряжениям поперечные сечения в виде круга, квадрата, двутавра и двух швеллеров;
3. Сравнить принятые сечения по экономичности.
В расчётах принять:

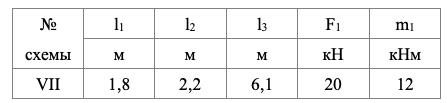

Таблица №4 Исходные данные к задаче 5.
Таблица 1. Исходные данные к задаче 1.

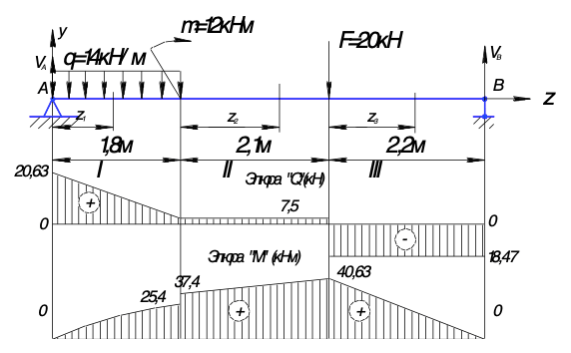

Рис. 9 Эпюры поперечных сил и изгибающих моментов.
Решение:

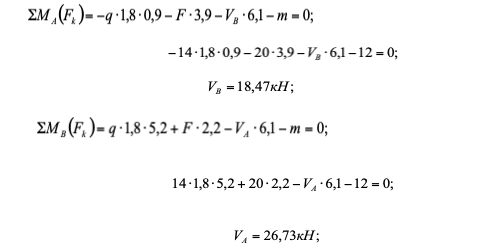

1. Определение реакций опор:
Составляем уравнения равновесия для заданной балки.
Проверка
Реакции опор определены верно.
2. Построение эпюр Q и М.
Участ...
