Деревянная балка прямоугольного поперечного сечения загружена внешними силами. Требуется построить эпюры изгибающих моментов в двух плоскостях, определить положение опасного сечения
«Деревянная балка прямоугольного поперечного сечения загружена внешними силами. Требуется построить эпюры изгибающих моментов в двух плоскостях, определить положение опасного сечения»
- Сопротивление материалов
Условие:

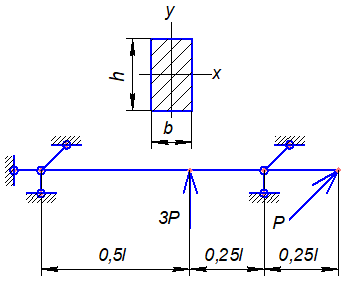

Деревянная балка прямоугольного поперечного сечения загружена внешними силами. Требуется:
1) построить эпюры изгибающих моментов в двух плоскостях, определить положение опасного сечения;
2) найти размеры поперечного сечения балки из условия прочности при [σ] = 10 МПа;
3) построить эпюру распределения нормальных напряжений в опасном сечении.
Дано:
l = 2,2 м;
P = 10 кH;
h/b = 1,6;
[σ] = 10 МПа
Решение:
Разложим нагрузку на вертикальную и горизонтальную составляющие и построим эпюры My и Mx.
горизонтальная плоскость
Определяем опорные реакции:
Проверка:
Опорные реакции найдены верно.
Определим изгибающи...
