Условие задачи
Для балки требуется:
1. Построить эпюры поперечных сил
и изгибающих моментов
.
2. Из условия прочности по нормальным напряжениям подобрать прокатное двутавровое поперечное сечение.
3. В опасных сечениях построить эпюры нормальных напряжений
и касательных напряжений
.
4. Проверить прочность балки по касательным напряжениям, если условие прочности не выполняется, подобрать новое поперечное сечение.

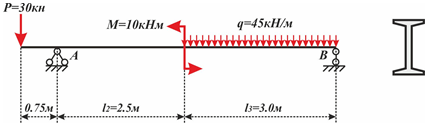

Дано: материал – углеродистая сталь,
, схема 0,
Ответ

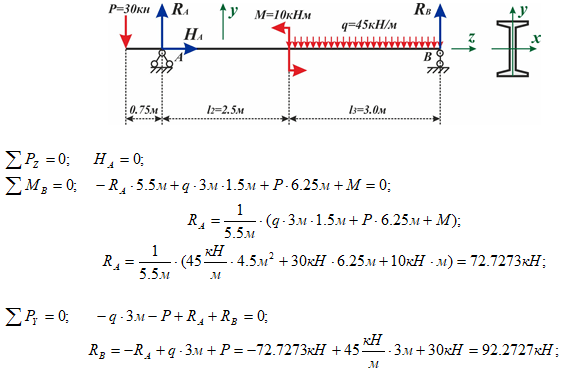

1) Определим реакции опор балки из уравнений равновесия балки.
2) Разобьем балку на 3 участка и запишем уравнения для поперечных сил
и изгибающих моментов на каждом участке.
