Требуется: Определить размеры поперечного сечения стального вала из условий прочности и жесткости. Дано: l=0,3 м; M1=190 Н•м; M2=200 Н•м; M2=240 Н•м; k=1,6; h/b=1,0; G=0,8•1011 МПа; [τ]=95 МПа; [Θ]=0,7 град/м.

Условие:

Требуется: Определить размеры поперечного сечения стального вала из условий прочности и жесткости.

Дано:

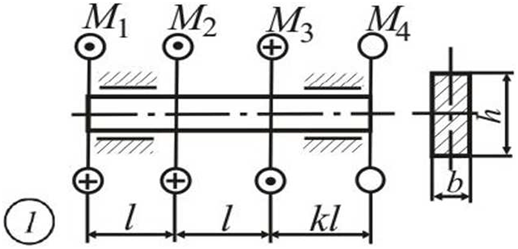

1. Вычертим в масштабе схему вала, укажем численные значения заданных величин (Рис.2).

2. Составим уравнения крутящих моментов по участкам вала и построим эпюру крутящих моментов.

Для определения момента М4 составим уравнение равновесия вала:

Откуда
