Решение задачи на тему

Для бруса ступенчато-переменного поперечного сечения, жестко защемленного с обоих торцов, требуется: 1. Раскрыть статическую неопределимость

  • Сопротивление материалов
Для бруса ступенчато-переменного поперечного сечения, жестко защемленного с обоих торцов, требуется: 1. Раскрыть статическую неопределимость

Условие:

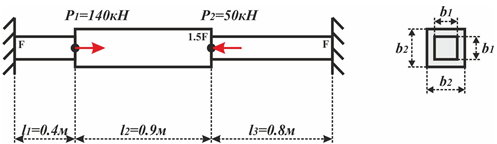

Для бруса ступенчато-переменного поперечного сечения, жестко защемленного с обоих торцов, требуется:

1.     Раскрыть статическую неопределимость.

2.     Построить эпюру нормальных сил .

3.     Из условия прочности подобрать квадратные поперечные сечения.

4.     Построить эпюру нормальных напряжений .

Дано: материал – углеродистая сталь, схема 0,

Решение:

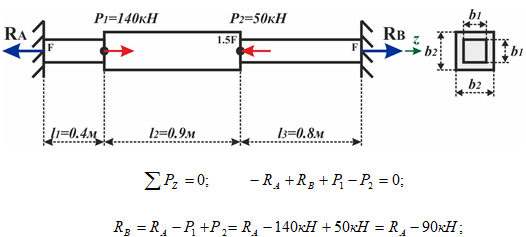

1) Запишем уравнение равновесия стержня.

Конструкция 1 раз статически неопределима, т.к. у нас 1 уравнение равновесия и 2 неизвестных реакции опор.

2) Найдем продольные силы в каждой части стержня, раскрыв статическую неопределимость.

Разобьем стержень на 3 участка и запишем уравнения для продольных сил и удлинений на каждом участке.
