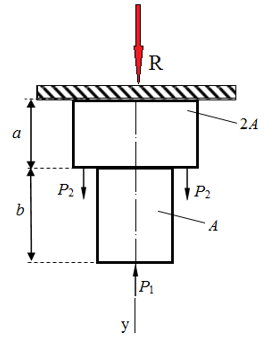

Для данного стержня требуется построить эпюру продольных усилий и эпюру нормальных напряжений. Для построения эпюры продольных сил используем метод сечений. ... если а = 0,5 м, b = 0,5 м, Р1 = 200 кН, Р2 = 50 кН, А = 40 см2.

Стальной ступенчатый брус загружен силами, как показано на рисунке. Требуется: 1. Определить продольные силы, нормальные напряжения и линейные перемещения поперечных сечений.

Для заданной схемы вала требуется: составить аналитические выражения и построить эпюру крутящего момента; определить безопасные размеры поперечных сечений; построить эпюру касательных напряжений в сечениях вала и выполнить проверку прочности.

Ступенчатый стальной брус круглого поперечного сечения жестко заделан одним концом и нагружен, как показано на рис. Построить эпюры крутящих моментов, максимальных касательных напряжений и углов закручивания поперечных сечений
