Условие:

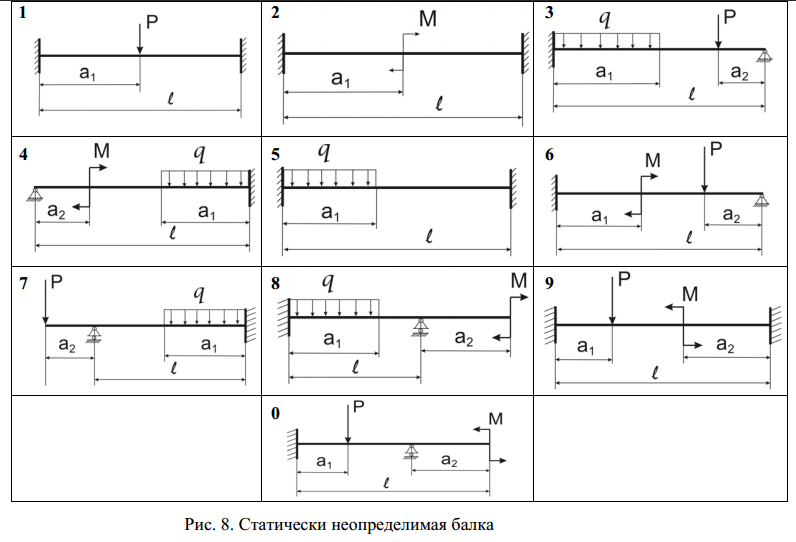

Для данной расчетной схемы статически неопределимой двутавровой балки требуется:
Раскрыть статическую неопределимость
Построить эпюры QХ и МХ в Н и Нм соответственно.
Подобрать номер двутавра.
Решение:
1) Раскрытие статической неопределимости.
Назначаем реакции в опорах А и В. Это реактивные моменты МА и реактивные силы RA и RВ. Уравнения моментов относительно опор имеют вид:
В двух уравнениях статики 3 неизвестные реакции, следовательно, задача 1 раз статически неопределима.
Для раскрытия статической неопределимости используем метод сил.
