Для деревянной балки определить диаметр и размеры прямоугольного сечения. Для стальной балки подобрать номер швеллера и двутавра.

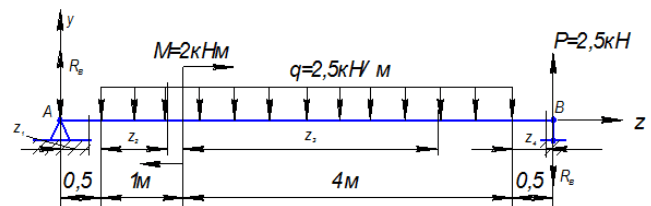

Для заданных двух схем балок требуется: Записать аналитические выражения (функции) для поперечных сил   и изгибающих моментов   для каждого участка в общем виде, построить эпюры   и  , найти максимальный по модулю изгибающий момент  .

Для  заданного консольного бруса круглого поперечного сечения построить эпюры крутящего и изгибающего моментов и для опасного сечения определить размер диаметра d.

Найти угол скручивания вала. Дано: Крутящий момент Т = 32 кН·м Длина вала l = 0,3 м Модуль сдвига G = 8*10^4 МПа Диаметр вала d = 86 мм Формула для расчета: φ = (32 * Т * l) / (G * π * d^4)
