Для представленного на схеме тела определить реакции опор. Приведенные на схеме нагрузки имеют следующие величины: сила f равно 10 кН, момент пары сил M равно 20 кН умноженное на м, интенсивность распределенной силы q равно 5 килоньютон /м .

12 августа 2024
Сопротивление материалов

Условие:

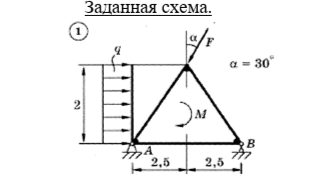

Для представленного на схеме тела определить реакции опор. Приведенные на схеме нагрузки имеют следующие величины: сила F=10 кН , момент пары сил М=10кН*м, интенсивность распределенной силы q=5кН/м . Размеры указаны в метрах. Весом тела следует пренебречь

Решение:

Рассмотрим равновесие балки.

Балка расположенная в вертикальной плоскости, закреплена в точке А неподвижной шарнирной опорой, а в точке В - стержнем. При решении задачи воспользуемся принципом освобождения от связей. Отбросим связи и заменим их действие реакциями этих связей. Так как направление реакции шарнирно-неподвижной опоры неизвестно, то определяем ее составляющие , , реакция стержня , направлена вдоль оси стержня.
