Для приведенной схемы многопролетной балки построить эпюры внутренних усилий M и Q сначала от каждого воздействия в отдельности; затем от суммы всех внешних воздействий; провести анализ НДС выполненных расчетов и сделать выводы.
«Для приведенной схемы многопролетной балки построить эпюры внутренних усилий M и Q сначала от каждого воздействия в отдельности; затем от суммы всех внешних воздействий; провести анализ НДС выполненных расчетов и сделать выводы.»
- Сопротивление материалов
Условие:

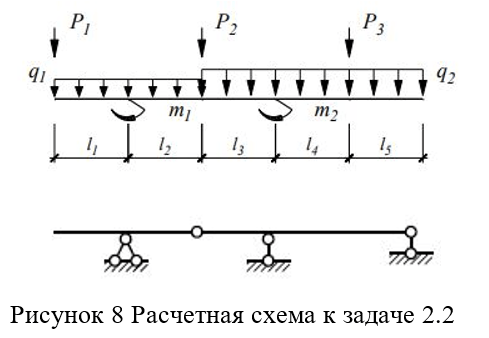

Для приведенной схемы многопролетной балки построить эпюры внутренних усилий M и Q:
1) сначала от каждого воздействия в отдельности;
2) затем от суммы всех внешних воздействий;
3) провести анализ НДС выполненных расчетов и сделать выводы о характере изменения внутренних усилий под нагрузкой.
Решение:
1. Кинематический анализ:
W=3D-3П-2Ш-С0=3*2-3*0-2*1-4=6-6=0.
Система статически определима.
Д1 и Д0 соединены с помощью стержней С1, С2, С3 и образуют ГНС (принцип 3).

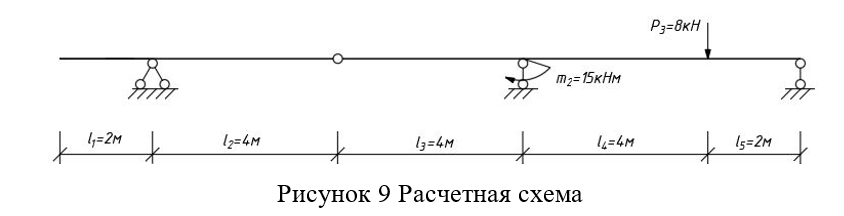

2. Строим поэтажную схему и определяем реакции опор (начиная с верхнего участка):
