Условие:
На двутавровую балку, свободно лежащую на жёстких опорах (рис. 5), с высо-ты h падает груз весом P. Требуется найти наибольшее нормальное напряжение в бал-ке.
Рис.5
Дано:
Схема-7; l=2,7м; P=900H; h=11см
Двутавр №20
Ix=1840 cм4
Wx=184см3
Решение:

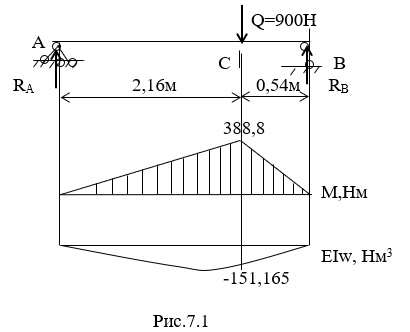

1. Расчетная схема балки при статическом действии нагрузки изображена на рис. 7.1

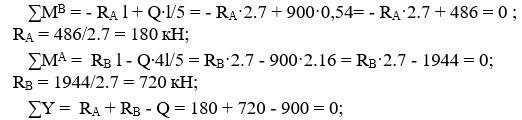

Реакции опор
Построение эпюр
Изгибающий момент M:
