Для рамы постоянной по длине жесткости раскрыть статическую неопределимость методом сил; построить эпюры внутренних силовых факторов; подобрать размеры кольцевого поперечного сечения; определить горизонтальное перемещение точки К.
«Для рамы постоянной по длине жесткости раскрыть статическую неопределимость методом сил; построить эпюры внутренних силовых факторов; подобрать размеры кольцевого поперечного сечения; определить горизонтальное перемещение точки К.»
- Сопротивление материалов
Условие:
Для рамы постоянной по длине жесткости (рис. 1, а) раскрыть статическую неопределимость методом сил; построить эпюры внутренних силовых факторов; подобрать размеры кольцевого поперечного сечения; определить горизонтальное перемещение точки К.
Исходные данные: М = 24 кНм; q = 12 кН/м; [σ] = 160 МПа; E = 2 ∙ 105 МПа; α = d/D = 0,9.

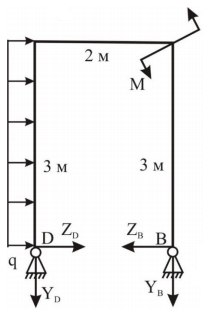

Рис. 1, а
Решение:
1. Определение степени статической неопределимости системы
Определяется степень статической неопределимости плоской системы, на которую наложены 4 внешние связи (по 2 в каждой из шарнирных опор):
s = 4-3 = 1
2. Выбор основной системы
Выбирается основная система (рис. 1, б).
Рис. 1, б
При этом в заданной системе отбрасывае...
