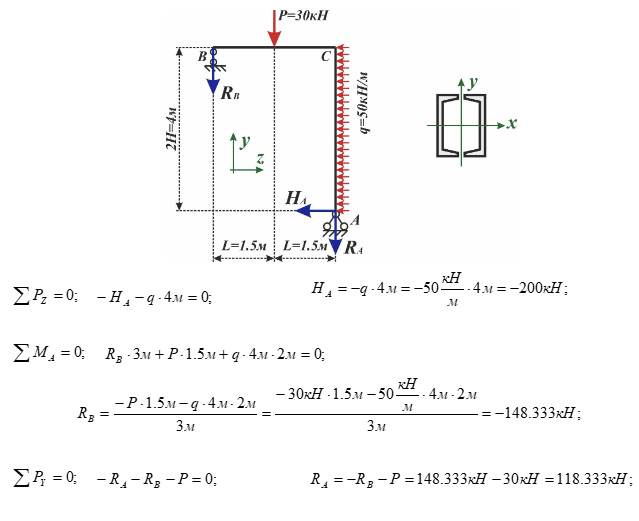

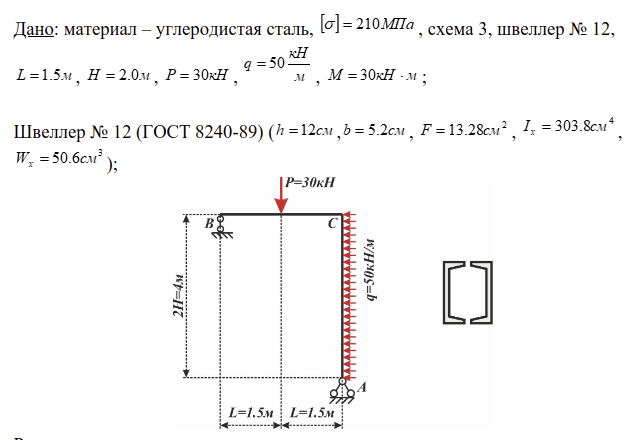

Для рамы требуется: построить эпюры внутренних усилий, проверить выполнение условия прочности по нормальным напряжениям, если условие прочности не выполняется, подобрать новое сечение.

Задание С.1. Определение реакций опор твердого тела. На схеме показано три способа закрепления бруса. Задаваемая нагрузка и размеры (м) во всех трех случаях одинаковы. Составить для каждого случая системы уравнений для нахождения неизвестных реакций опор.

Для заданной стальной балки (в общем виде): определить степень статической неопределимости; раскрыть статическую неопределимость методом сил; определить реакции опор; построить эпюру изгибающих моментов.

Для консольной балки, показанной на рис. 5.1а, построить эпюры поперечных сил и изгибающих моментов если задан момент внешних сил T= ql2 и сосредоточенная сила P = 0,5ql. Интенсивность распределенной нагрузки q =1 кН/м = 103 Н/м; длина l = 1,0 м.
