Условие задачи
Для сечения, составленного из прокатных профилей, требуется:
1. Вычертить сечение в масштабе
2. Определить положение центра тяжести и показать на чертеже положение горизонтальной и вертикальной центральных осей.
3. Найти осевые и центробежный моменты инерции относительно центральных осей.
4. Определить моменты сопротивления фигуры относительно центральных осей.
5. Найти положение главных центральных осей инерции и показать их на чертеже.
6. Определить моменты сопротивления фигуры относительно главных центральных осей инерции.
Исходные данные
Поперечное сечение, состоящее из трёх элементов: лист толщиной 30мм, уголка неравнополочного 180х110х10, швелера гнутого равнополочного 200х100х6.

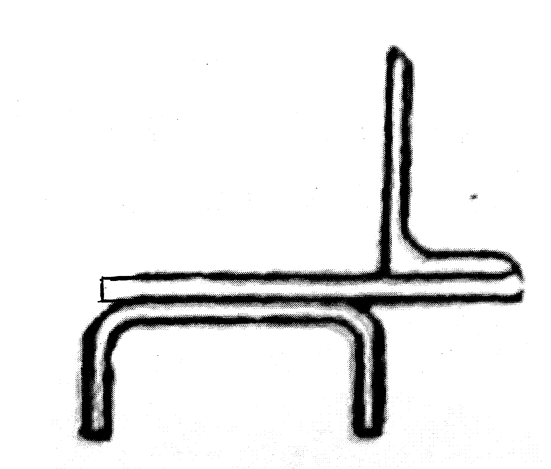

Заданная схема
Ответ
1.Назначаем порядок фигур. Выписываем из сортамента геометрические характеристики прокатных профилей. Вычерчиваем в масштабе заданное сечение. Наносим центральные оси отдельных элементов, и их центры тяжести
Первая фигура полоса 30х310
