Условие задачи
Для стального бруса при осевых нагрузках F1, F2, F3 и размерах b, c, d требуется:
1. Определить продольные силы по участкам и построить их эпюру.
2. Спроектировать ступенчатый брус заданной формы.
3. Определить диаметр d круглого поперечного сечения.
4. Вычислить величину нормальных напряжений на каждом участке, построить их эпюру по длине бруса.
5. Определить продольную деформацию отдельных участков и всего бруса в целом и построить их эпюру продольных перемещений.

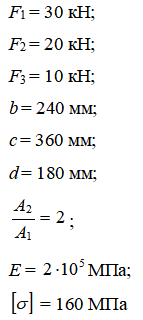

Исходые данные:
Ответ
1. Разбиваем стержень на участки. Определяем продольную силу по участкам.
Строим эпюру продольных сил.
2. Спроектируем ступенчатый брус заданной формы.
Запишем условие прочности:
Тогда
