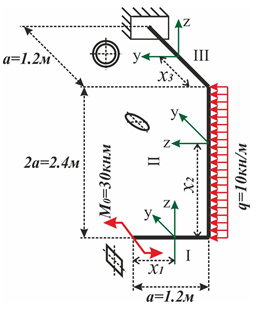

Для стального бруса с ломаной геометрической осью требуется: Построить эпюры внутренних усилий. Подобрать размеры поперечных сечений в виде прямоугольника с заданным отношением сторон.

Для стального бруса с ломаной геометрической осью требуется:

1. Построить эпюры внутренних усилий.

2. Подобрать размеры поперечных сечений в виде прямоугольника с отношением сторон h=2b, круга и кольца с отношением диаметров d=0.8D. Размеры сечений округлить до стандартных значений.

Исходные данные:

, материал – сталь 3,  [σ]=150МПа;
