Для стального вала постоянного поперечного сечения нагруженного внешними крутящими моментами, требуется: в опасном сечении вала построить эпюры касательных напряжений для двух видов поперечных сечений вала и сравнить массы валов.

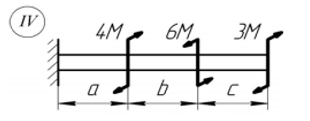

Для стального вала постоянного поперечного сечения нагруженного внешними крутящими моментами (рис. 4), требуется:

1) используя метод сечений, построить эпюру крутящих моментов МZ;

2) из условия прочности подобрать сечения двух видов: а) круглое, б) кольцевое при заданном отношении D/d, где D - наружный диаметр, d - внутренний диаметр кольцевого сечения при допускаемом напряжении [τ];

3) в опасном сечении вала построить эпюры касательных напряжений для двух видов поперечных сечений вала и сравнить массы валов;

4) для вала круглого поперечного сечения построить эпюру углов закручивания, если модуль сдвига материала вала G=0.8·10⁵ МПа.

а=0.4 м; b=0.6 м; с=0.4 м; М=30 кНм; D/d=1.7; [t]=50 МПа
