Для стальной балки, показанной на рисунке 10.24а, подобрать по предельному состоянию прямоугольное сечение при отношении высоты к ширине h/c=1,5; q=50 кН/м; [σ]=750 мПа; σТ=1150 мПа; а=3 м.
«Для стальной балки, показанной на рисунке 10.24а, подобрать по предельному состоянию прямоугольное сечение при отношении высоты к ширине h/c=1,5; q=50 кН/м; [σ]=750 мПа; σТ=1150 мПа; а=3 м.»
- Сопротивление материалов
Условие:
Для стальной балки, показанной на рисунке 10.24а, подобрать по предельному состоянию прямоугольное сечение при отношении высоты к ширине h/c=1,5; q=50 кН/м; [σ]=750 мПа; σТ=1150 мПа; а=3 м.

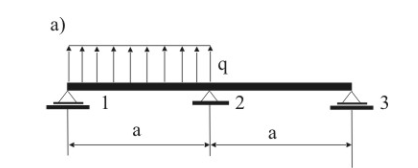

Рисунок 10.24 а
Решение:

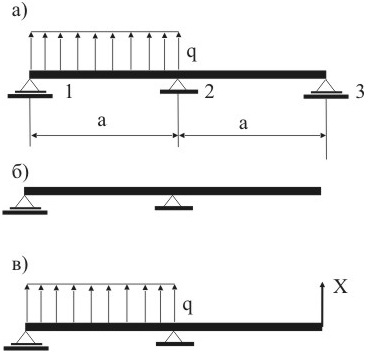

Балка один раз статически неопределима, поэтому вначале раскроем статическю неопределимость. Построим соответсвующие основную систему (рис.10.24б) и эквивалентную ситему (рис. 10.24в).
Неизвестное усилие X определим из канонического уравнения:
a1q+a11X=0
С целью определения коэффициентов уравнения построим эпюры для двух случаев нагружения. Вначале к основной системе приложим внешнюю нагрузку (р...
