Для стальной балки требуется:

1) построить эпюры поперечной силы и изгибающего момента;

2) подобрать из условия прочности по допускаемым напряжениям поперечные сечения в виде круга, квадрата, двутавра и двух швеллеров;

3) сравнить принятые сечения балок по экономичности.

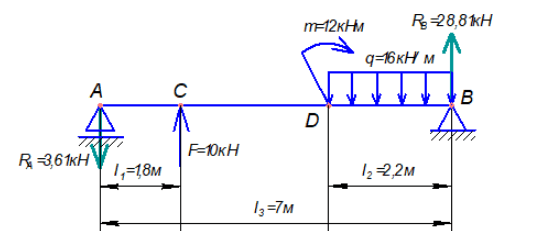

Дано:

l₁ = 1,8 м;

l₂ = 2,2 м;

l₃ = 7 м;

F = 10 кH;

q = 16 кH/м;

m = 12 кН∙м

[σ] = 160 МПа
