Для заданного поперечного сечения стержня требуется:

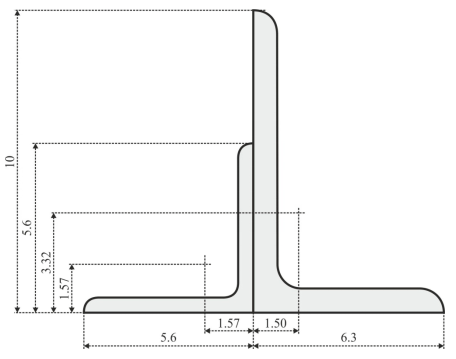

1. вычертить поперечное сечение в определенном масштабе, указав все размеры в числах (в см).

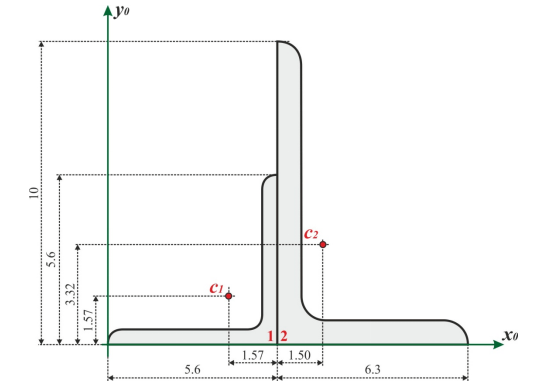

2. определить положение центра тяжести поперечного сечения.

3. определить величины осевых и центробежного моментов инерции относительно осей, проходящих через центр тяжести сечения.

4. определить положение главных центральных осей.

5. определить моменты инерции относительно главных центральных осей.

а=2, б=5, в=6, г=2, д=5, е=6.

Исходные данные: схема 5,

Равнобокий уголок 56х5 ГОСТ 8509-93

Неравнобокий уголок 100х63х8 ГОСТ 8510-86
