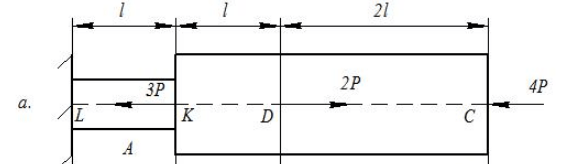

Для заданного стального бруса построить эпюры нормальных сил и напряжений. Проверить прочность бруса, скорректировать его конфигу-рацию, а затем построить эпюру перемещений его поперечных сечений.

При растяжении и сжатии в поперечных сечениях бруса возникают нормальные силы и напряжения, которые при превышении некоторых критических значений приводят к разрушению конструкции. Чтобы выявить опасные для прочности участки или сечения бруса, необходимо построить графики , или эпюры нормальных сил и напряжений.

Эпюра нормальных сил. Нормальная сила в любом сечении бруса равна сумме проекций на ось бруса всех сил, действующих по одну сторону от сечения: . При этом положительной считается растягивающая сила, отрицательной сжимающая. Справа от точки C заданного бруса действует сжимающая сила 4P...
