Для заданного стального бруса. Требуется: 1)построить эпюры продольной силы (в долях F); 2)построить эпюру нормальных напряжений (в долях F/A).

Условие:

Для заданного стального бруса требуется:

1) построить эпюры продольной силы (в долях F);

2) построить эпюру нормальных напряжений (в долях F/A).

3) Из расчѐта на прочность определить параметр нагрузки F.

4) Построить эпюру продольных перемещений (в долях Fl/EA).

5) Вычислить максимальное перемещение от найденного значения F.

Материал – сталь 10ХНДП.

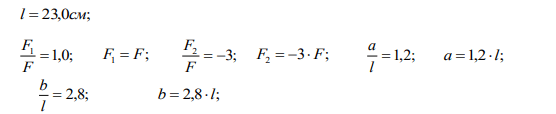

Расчѐтные параметры:

1.Определяем продольные силы по длине бруса и строим их эпюры:

Рассматриваем брус справа налево:

Участок

стержень сжимается

Участок -2
