Условие:

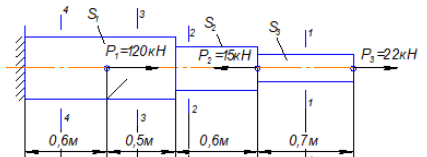

Для заданного стального бруса. Требуется:

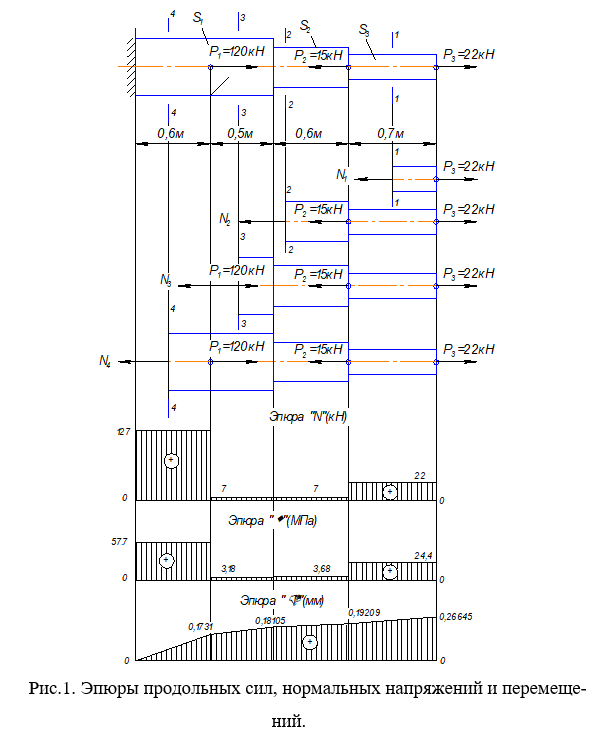

1)построить эпюры внутренних сил, напряжений и деформаций;
Проверить прочность и жёсткость. Принимаем:

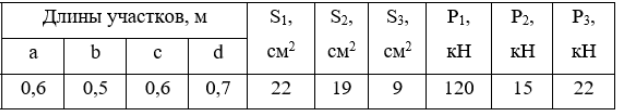

Таблица 1. Исходные данные к задаче 1.
Решение:
1.Определяем продольные силы по длине бруса и строим их эпюры:
Рассматриваем брус справа налево:
Все участки ступенчатого стержня растягиваются.
2.Нормальные напряжения по участкам стального стержня:
