Условие задачи
Для данного стержня требуется:

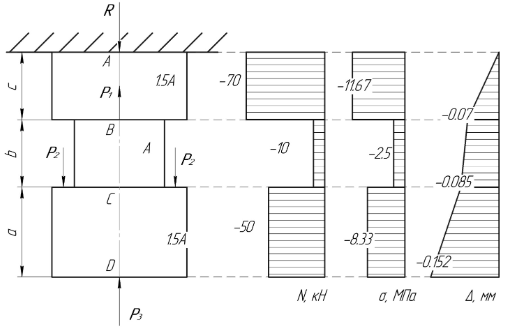

1) Построить эпюру продольных сил – N;
2) Построить эпюру нормальных напряжений - σ;
3) Построить эпюру перемещений точек, лежащих на оси стержня - ∆.
Исходные данные:
Ответ
Определим значения продольных сил на каждом участке стержня:
Участок I: - сжатие;
Участок II: - сжатие;
