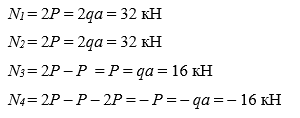

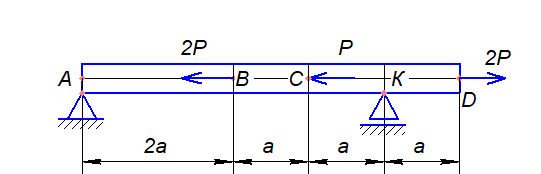

К стержню приложены сосредоточенные силы P. Требуется: 1) построить эпюру нормальной силы; 2) построить эпюру перемещений; 3) по условию прочности определить диаметр стержня и вычислить полное перемещение.

Для сплошной трехшарнирной арки или рамы (рис.3) требуется определить аналитически моменты, поперечные и нормальные силы в сечениях К1 и К2 от действия постоянной нагрузки,

Определить допускаемое значение нагрузки [F] для заданного стального бруса, если мм2. При найденном значении построить эпюру поперечных сил, эпюру нормальных напряжений и вычислить перемещение свободного конца бруса. Данные приведены в таблице 1.1.

Определить опорные реакции в точках А и В, усилия в стержнях 1–8 методом вырезания узлов, и дополнительно в стержнях 5, 6, 7 – методом сквозных сечений Если Дано : F2= 10кН,точка приложения D,альфа 2=60;F4=10кН, точка приложения H ,альфа 4 = 15
