Для заданного вала, вращающегося относительно своей оси с постоянной угловой скоростью, требуется: вычислить значение момента из условия статического равновесия вала, подобрать размеры поперечных сечений из условия прочности.

«Для заданного вала, вращающегося относительно своей оси с постоянной угловой скоростью, требуется: вычислить значение момента из условия статического равновесия вала, подобрать размеры поперечных сечений из условия прочности.»
  • Сопротивление материалов

Условие:

Для заданного вала, вращающегося относительно своей оси с постоянной угловой скоростью, требуется:

  • вычислить значение момента m0 из условия статического равновесия вала,
  • подобрать размеры поперечных сечений из условия прочности, считая левый конец вала защемленным.

Вал состоит из трех участков, имеющих различные формы поперечных сечений.
Материал – сталь, модуль сдвига G=8·104 МПа, значение допускаемого касательного напряжения [τ] = 80 МПа.

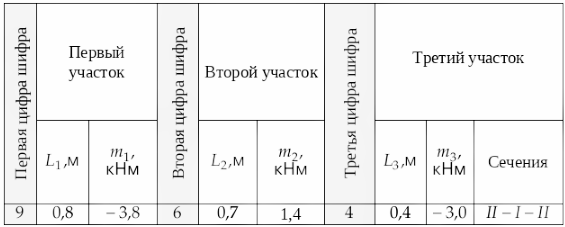

Исходные данные



Примечание: принять значения c=d/D=0,5.

Решение:

Строим расчетную схему вала согласно данным варианта. У данного вала три силовых участка.

Из условия статического равновесия вала вычислим значение момента m0 .
- m0 + m1 - m2 + m3 =0;
m0 = m1 - m2 + m3 =3,8-1,4+3,0=5,4 кНм
m0 =5,4 кНм.
