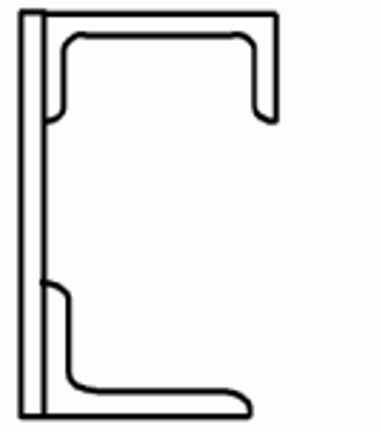

Для заданного вида сечения определить положение главных центральных осей инерции и вычислить его главные центральные моменты инерции. Заданное сечение вычертить в масштабе.

Для заданного вида сечения определить положение главных центральных осей инерции и вычислить его главные центральные моменты инерции.

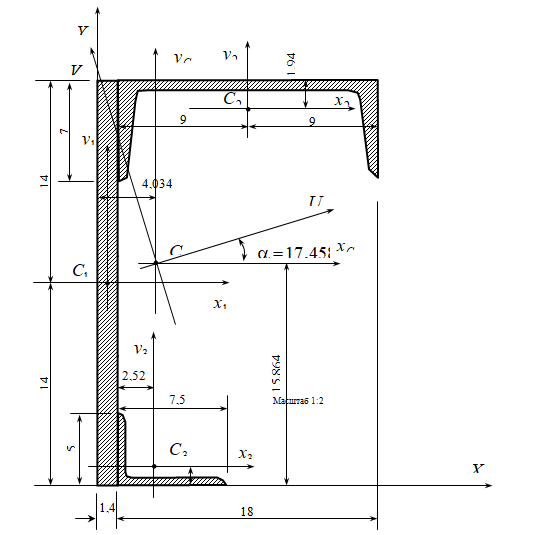

Заданное сечение вычертить в масштабе.

Исходные данные:

Уголок

Номер профиля - 7,5/5

Размеры (мм) - 75 х 50 х 8

Площадь F (см²) - 9,47

J_x (см⁴) - 52,4

i_x (см) - 2,35

J_y (см⁴) - 18,5

i_y (см) - 1,40

Jumin (см⁴) - 10,9

iumin (см) - 1,07

tg a - 0,430

J_xy (см⁴) - 17,8

x₀ (см) - 1,29

y₀ (см) - 2,52

Швеллер

Номер профиля - 18

Размеры (мм) - 180 х 70 х 51 х 8,7

Площадь F (см²) - 20,7

J_x (см⁴) - 1090

W_x (см³) - 121

i_x (см) - 7,24

S_x (см³) - 69,8

J_y (см⁴) - 86

W_y (cм) - 17

i_y (см) - 2,04

z₀ (см) - 1,94
