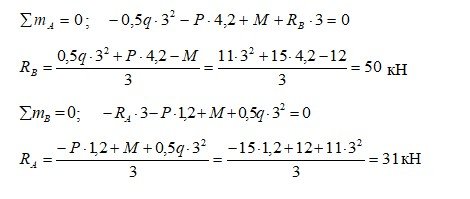

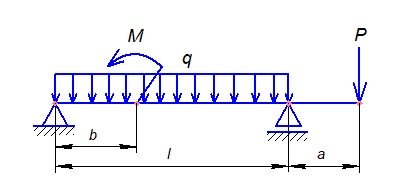

Для заданной балки построить эпюры поперечных сил и изгибающих моментов. Определяем опорные реакции: Разбиваем балку на участки. Составляем уравнения для определения поперечных сил и изгибающих моментов:

Для консольной балки, показанной на рис. 5.1а, построить эпюры поперечных сил и изгибающих моментов если задан момент внешних сил T= ql2 и сосредоточенная сила P = 0,5ql. Интенсивность распределенной нагрузки q =1 кН/м = 103 Н/м; длина l = 1,0 м.

Для заданного поперечного сечения, состоящего из швеллера № тридцать и двутавра № двадцать четыре а , требуется: определить положение центра тяжести; найти осевые (экваториальные) и центробежный моменты инерции относительно

Определить диаметр чёрного болта, скрепляющего три стальные полосы при действии сдвигающих сил (рис. 1.4б). По условию F=1000 H, допускаемое напряжение на растяжение для материала болта – стали Ст5 – [σ] = 80 МПа = 80 Н/мм2.
