Для заданной балки, построить эпюры поперечных сил и изгибающих моментов. Определить из расчёта на прочность поперечные сечения: два швеллера; прямоугольное сечение при отношении

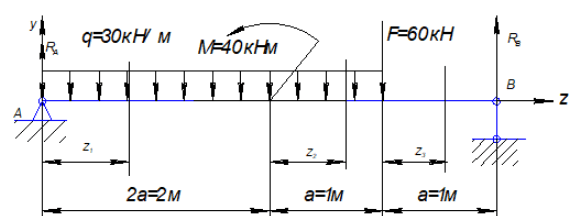

Для заданной балки, построить эпюры поперечных сил и изгибающих моментов.

Определить из расчёта на прочность следующие поперечные сечения:

1) два швеллера;

2) прямоугольное сечение при отношении: h/b=3,0;

3) Построить эпюру распределения напряжений , а для опасного прямоугольного сечения балки:

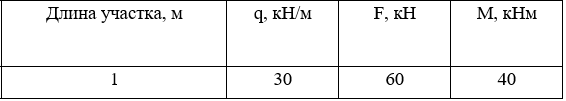

Таблица 1. Исходные данные к задаче.
