Условие задачи
Для заданной балки (рис.7) требуется:
- построить эпюры перерезающих сил и изгибающих моментов;
- подобрать из условия прочности по нормальным напряжениям ( [ σ ] = 16кН/см2) балку двутаврового поперечного сечения;
- проверить прочность подобранных балок по касательным напряжениям ( [ τ ] = 8кН/см2).
ИСХОДНЫЕ ДАННЫЕ

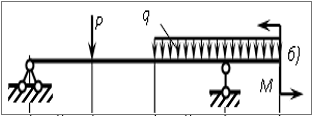

Рис.7 Двухопорная балка
Ответ
1. Построим балку согласно исходных данных (рис.8а).
2. Определим реакции в опорах балки.
Для определения реакции в шарнирно-подвижной опоре приравниваем сумму моментов всех сил относительно точки 1 к нулю.
