Для заданной балки требуется: Построить эпюры поперечных сил и изгибающих моментов. Подобрать сечение балки заданного геометрического профиля, используя условие прочности по нормальным напряжениям.

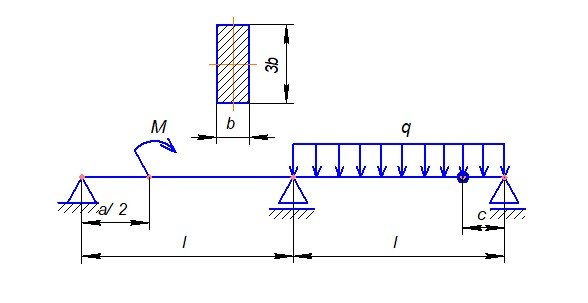

Для заданной балки требуется:

1) Построить эпюры поперечных сил и изгибающих моментов.

2) Подобрать сечение балки заданного геометрического профиля, используя условие прочности по нормальным напряжениям.

3) Определить максимальные касательные напряжения, возникающие в балке.

4) Для сечения балки, в котором M и Q имеют одновременно наибольшие или достаточно большие значения, в точке, находящейся на расстоянии ¼ высоты сечения от верхнего волокна, найти величины главных напряжений.

Дано:

l = 6 м;

а = 3,2 м;

c = 1,2 м;

q = 18 кH/м;

М = 14 кH·м;

[σ] = 160 МПа
