Условие:
Для заданной балки требуется:
1. Раскрыть статическую неопределимость.
2. Определить реакции опор.
3. Построить эпюры поперечных сил и изгибающих моментов.
4. Выполнить проверку правильности раскрытия статической неопределимости.
5. Определить угол поворота сечения над шарнирной опорой.

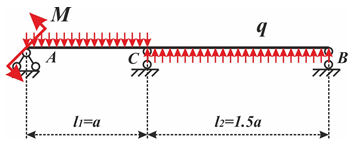

Дано: схема 4,
;
Решение:
1) Определим степень статической неопределимости системы.

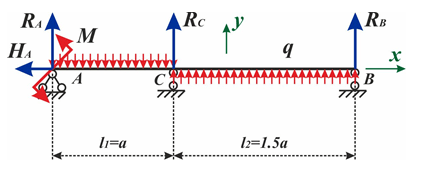

На балку наложено 4 связи (изобразим соответственно 4 реакции опор).
Конструкция 1 раз статически неопределима, т.к. у нас 3 независимых уравнения равновесия и 4 неизвестных реакции опор.
n=4-3=1
2) Выберем основную систему.
Отбросим 1 лишнюю связь, наложенную на балку, и заменим её действие неизвестной силой X1, действующей в направлении отбро...
