Для заданной на рис.10 стальной балки требуется построить эпюры поперечных сил и изгибающих моментов, подобрать три типа поперечных сечений и сравнить вес балок. adm=160Мпа

«Для заданной на рис.10 стальной балки требуется построить эпюры поперечных сил и изгибающих моментов, подобрать три типа поперечных сечений и сравнить вес балок. adm=160Мпа»
  • Сопротивление материалов

Условие:

Для заданной  на  рис.10  стальной  балки   требуется  построить  эпюры  поперечных  сил и изгибающих  моментов, подобрать  три  типа  поперечных  сечений   и  сравнить  вес  балок.

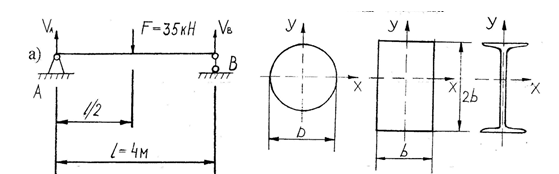

Рис.10. Изгиб балки: а) – балка с отброшенными опорами и нанесенными реакциями опор;

Решение:

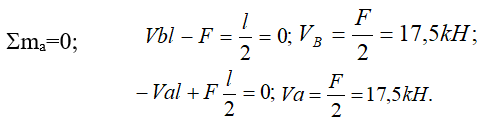

Определим реакции, составив два уравнения моментов (рис.10.а)

Для проверки используем уравнение

V + V F = 17,5 + 17,5 35 = 0
