Для заданной на рисунке стальной балки требуется построить эпюры поперечных сил и изгибающих моментов, подобрать три типа поперечных сечений и сравнить вес балок.
«Для заданной на рисунке стальной балки требуется построить эпюры поперечных сил и изгибающих моментов, подобрать три типа поперечных сечений и сравнить вес балок.»
- Сопротивление материалов
Условие:
Для заданной на рисунке стальной балки требуется построить эпюры поперечных сил и изгибающих моментов, подобрать три типа поперечных сечений и сравнить вес балок. σadm=160Мпа
Рис. Изгиб балки: а) – балка с отброшенными опорами и нанесенными реакциями опор;
Решение:
Определим реакции, составив два уравнения моментов (рис., а)

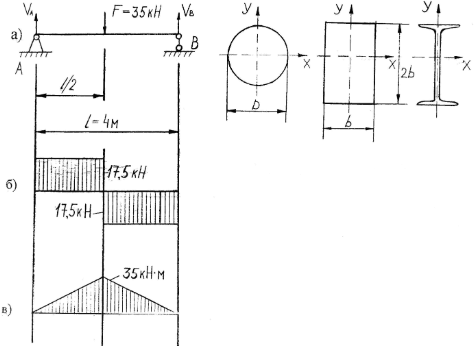

Рис. Изгиб балки: а) балка с отброшенными опорами и нанесенными реакциями опор; б) эпюра поперечных сил Q; в) эпюра изгибающих моментов M.
